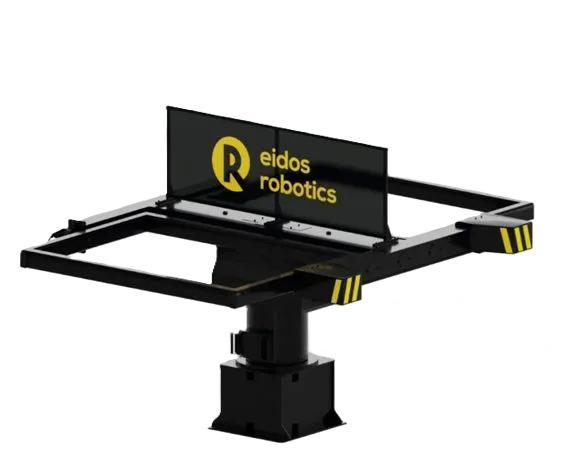

Поворотный позиционер Эйдос PVHH-600
Оставить заявкуПоворотный позиционер Эйдос PVHH-600 позволяет проводить сварочные работы роботом с одной стороны, закладку заготовок и съем готовой детали с другой стороны.
Используется на производствах, когда нужно повысить производительность, заменить людей на сложных или опасных участках, стабилизировать качество продукции и снизить риски травматизма.Предназначен для вращения деталей во время сварки роботом. Позволяет проводить сварочные работы роботом с одной стороны позиционера, закладку заготовок и съем готовой детали с другой стороны позиционера.
Отличается высокой точностью повторного позиционирования до ±1 мм
Максимальная грузоподъемность до 300 кг.
Технические характеристики
| Количество горизонтальных осей вращения | 2 |
| Количество вертикальных осей вращения | 1 |
| Масса полезной нагрузки на каждую горизонтальную ось | 300 кг |
| Точность позиционирования | ±1 мм |
| Допустимое отклонение центра тяжести нагрузки от оси вращения стола, мм | 100 |
| Масса позиционера | 980 кг |
| Способ крепления | Напольный |
| Класс защиты | IP54 |
| Габаритные размеры навесного шкафа, Ш х В х Г | 500 х 500 х 300 мм |
| Размер рам оснасток, Ш х В | 1650 х 1000 мм |
| Максимальный диапазон вращения, ° | Ось 1 – 0/180, Ось 2 – ±360, Ось 3 – ±360 |
| Входное питание | 220 В, 50 Гц, 16 А |
| Температура рабочей среды | От +10 до +40 |
| Относительная влажность рабочей среды | Не более 75, без конденсата |
| Применение | Сварочные работы роботом с одной стороны позиционера, закладка заготовок и съем готовой детали с другой стороны позиционера |
Технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | 101041 |
| Бренд | Эйдос |
