ATOS ScanBox: 8 серия для измерений габаритных деталей

3D-измерительная система ATOS ScanBox 8-й серии оцифровываеттранспортные средства на высокой скорости как снаружи, так и внутри. Модульная измерительная ячейка зарекомендовала себя как комплексное решение для анализа при сборке кузова автомобиляи анализа геометрии автокомпонентов, проверки готовых автомобилей и обеспечения качества при производстве кузовов автомобилей. Широкий спектр возможностей ATOS ScanBox 8 позводяет виртуально объединять измерения нескольких деталей и использовать мощное программное обеспечение GOM Inspect Pro для линейной оценки подробной информации о зазорах и перепадах.

Автоматическое сканирование в режиме двойного робота

Два 8-осевых кинематических механизма позволяют проводить полномасштабные измерения особенно больших сборок. Дуплексный режим обеспечивает синхронное, скоординированное использование двух роботов в измерительной ячейке. В этом процессе создается совместный набор данных измерений, так как режим двойного робота происходит в общей системе координат. В зависимости от ваших потребностей два робота ATOS ScanBox Series 8 также могут использоваться для независимых измерений на двух разных деталях.

В зависимости от конкретных требованийATOS ScanBox 8 может быть дополнен одной или двумя рабочими зонами поворотного стола. Благодаря этому обновлению вы можете еще более гибко и быстро реагировать на изменения в производстве и увеличивать производительность.

Гибкие варианты загрузки

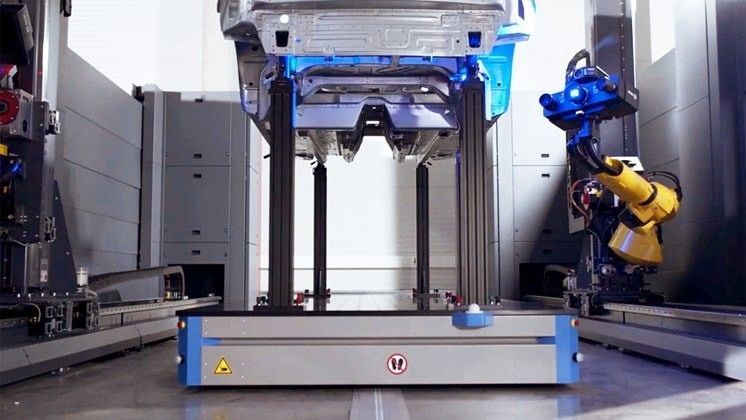

ATOS ScanBox Series 8 может загружаться с помощью автоматизированной системы транспортировки, включающей систему направляющих, управляющий компьютер и системы безопасности. Автоматизированная система загрузки гарантирует быстрое, воспроизводимое и точное позиционирование кузовов автомобилей в ATOS ScanBox. В качестве альтернативы детали также можно транспортировать в соответствующую рабочую зону поворотного стола с помощью крана или вилочного погрузчика.

Цифровой аудит готовых кузовов автомобилей

Сегодня визуальное впечатление от новых автомобилей важнее, чем когда-либо — автопроизводителиуделяют большое внимание эстетическому рисунку зазоров, а также безупречным поверхностям во время производства. При окончательном осмотре автомобиля каждую новую модель следует осматривать комплексно — но часто не хватает времени, чтобы открыть все створки и тщательно оцифровать края. Для этого GOM Inspect Pro предоставляет новую функцию.

Виртуальная измерительная комната

Виртуальная измерительная комната (VMR) представляет собой центральную станцию ​​управления и программное обеспечение для планирования измерений для всех элементов измерительных ячеек ATOS. В VMR реальная среда, т. е. роботы, датчики и детали в измерительной ячейке, функционально моделируется. Программирование включает в себя кинематику, траектории робота, крепление детали и план измерений. Благодаря VMR пользователь может работать с системой, не имея специальных навыков программирования роботов. Все движения робота моделируются и проверяются на безопасность, прежде чем выполняться в реальных условиях.

Модификации

ATOS ScanBox 8160

В измерительной ячейке используются два высокоскоростных датчика для измерения особенно тяжелых деталей с максимальным размером 6000 x 2500 мм.

ATOS ScanBox 8260

Включает одну дополнительную рабочую зону. В то время как кузов автомобиля измеряется в центральной рабочей зоне, система может провести контрольнавесных деталей, таких как двери или крышки багажника, в левой или правой рабочей зоне поворотного стола.

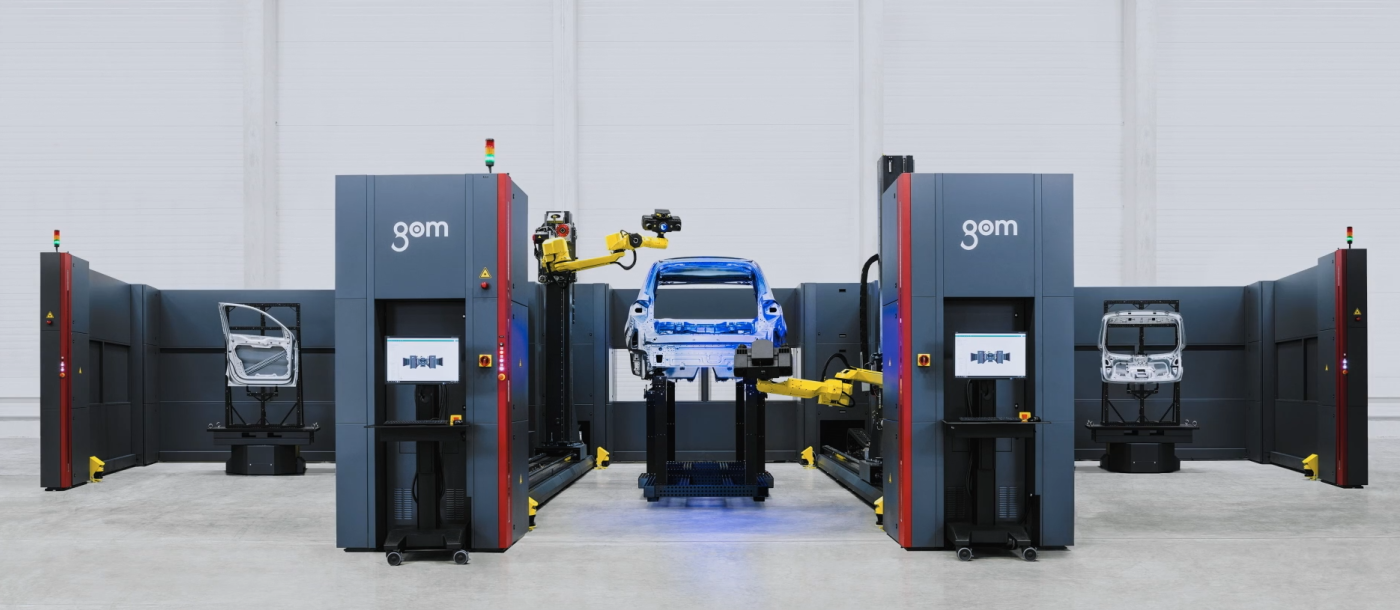

ATOS ScanBox 8360

Получите максимум от ATOS ScanBox Series 8: с двумя дополнительными рабочими зонами поворотного стола, которыми можно управлять независимо друг от друга, вы получите быстрые и точные результаты измерений для своих анализов.
