ATOS ScanBox: 7 серия. Для изделий до 6000 мм

Технология автоматизированных 3D-измерений для автомобилестроения, испытательных инструментальных и штамповочных мастерских: с помощью ATOS ScanBox Series 7 вы сможете оцифровывать и проверить габаритные и тяжелые детали, такие как автомобильные боковые панели и прикрепленные к ним детали размером до 10 метров. Кроме того, можно измерять сварные узлы для транспорта, машиностроения и авиастроения.

Создавайте полные аналитические измерения с помощью оптической 3D-измерительной машины для сравнения на этапе тестирования. Используйте многочисленные функции мощного программного обеспечения GOM Inspect Pro и оцените шаблоны отверстий, обрезанные края и характерные линии.

Гибкое расположение датчиков и большие области измерения

Благодаря 8-осевой кинематике — комбинации горизонтальной направляющей, вертикального подъемника и шарнирного робота — возможно выполнять полномасштабные измерения габаритных и тяжелых деталей. Благодаря 8 степеням свободы датчик ATOS очень гибок в своем позиционировании и измеряет 3D-данные мельчайших деталей в кратчайшие сроки. Высокое разрешение сокращает количество измерений и ускоряет рабочий процесс.

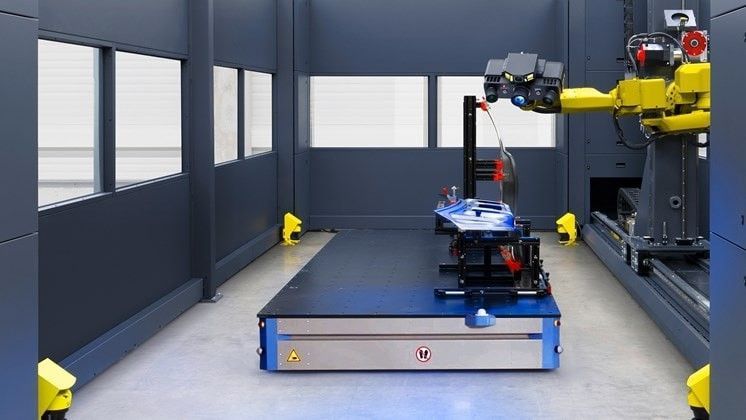

Гибкие варианты загрузки

В систему ATOS ScanBox 7-й серии можно загружать детали с помощью автоматической системы транспортировки, включающей систему направляющих, управляющий компьютер и системы безопасности. В качестве альтернативы детали можно транспортировать в соответствующую рабочую зону с помощью транспортной тележки, тележки с поддонами, крана или вилочного погрузчика.

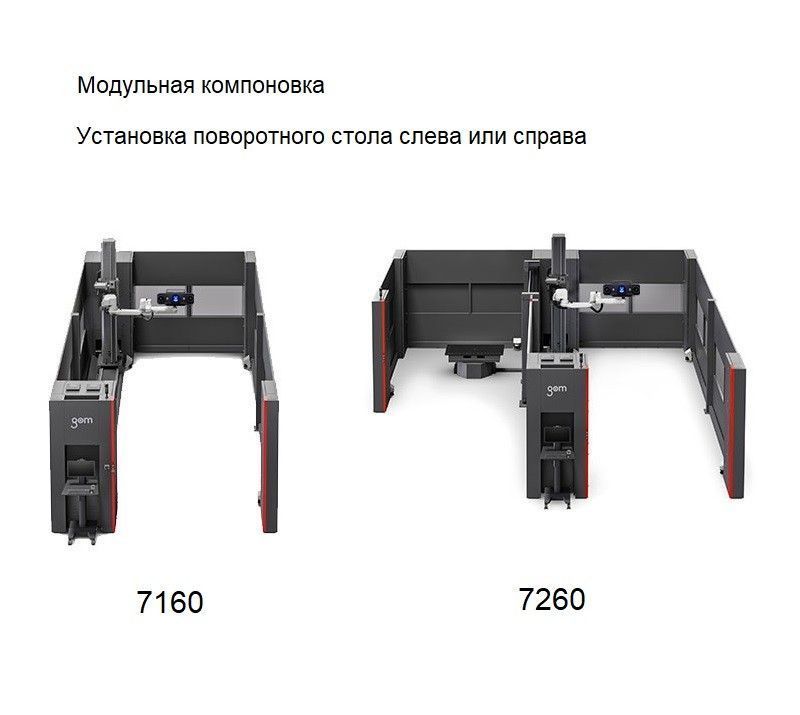

Модульная система

Для еще большей производительности вы можете дополнить ATOS ScanBox 7160 дополнительной рабочей зоной поворотного стола. Обновление до ATOS ScanBox Series 8 также возможно без каких-либо проблем благодаря стандартным компонентам конструкции.

Виртуальная измерительная комната

Виртуальная измерительная комната (VMR) представляет собой центральную станцию ​​управления и программное обеспечение для планирования измерений для всех элементов измерительных ячеек ATOS. В VMR реальная среда, т. е. роботы, датчики и детали в измерительной ячейке, функционально моделируется. Программирование включает в себя кинематику, траектории робота, крепление детали и план измерений. Благодаря VMR пользователь может работать с системой, не имея специальных навыков программирования роботов. Все движения робота моделируются и проверяются на безопасность, прежде чем выполняться в реальных условиях.

Модификации

ATOS ScanBox 7160

В измерительной ячейке высокоскоростной датчик фиксирует особо крупные и тяжелые детали с максимальным размером 6000 х 1250 мм. Специальные конструкции позволяют измерять детали размером до 10 метров.

ATOS ScanBox 7260

Благодаря дополнительной рабочей зоне поворотного стола вам удастся измерять детали средних размеров с максимальным весом до 2000 кг.
